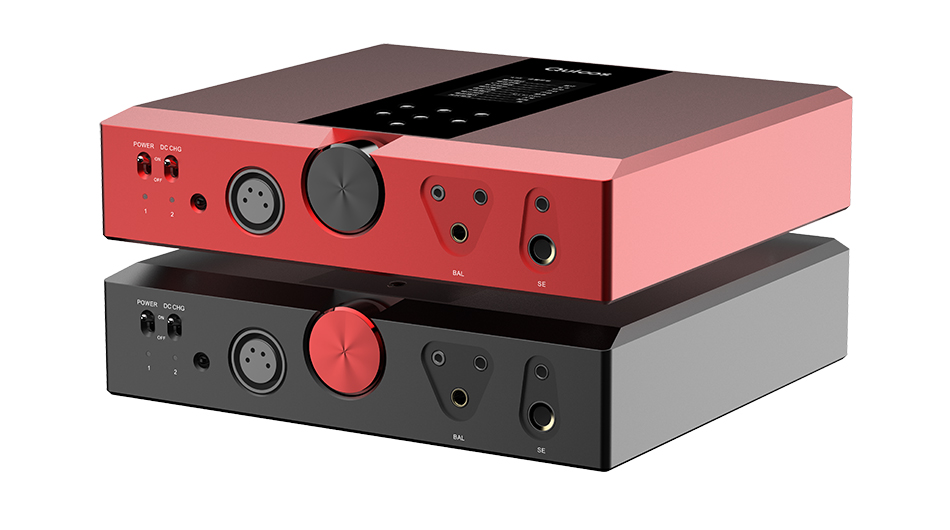

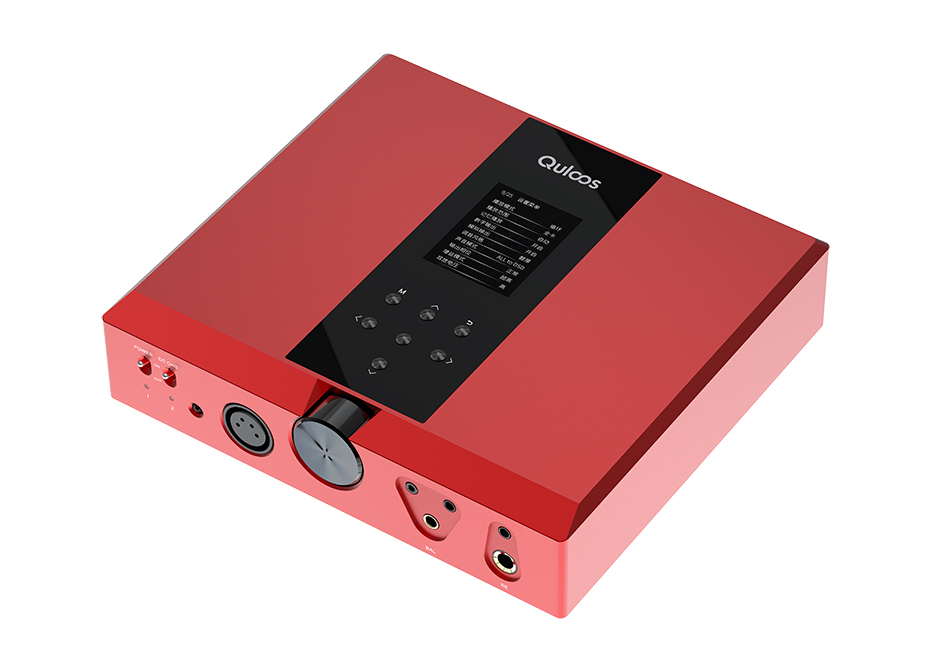

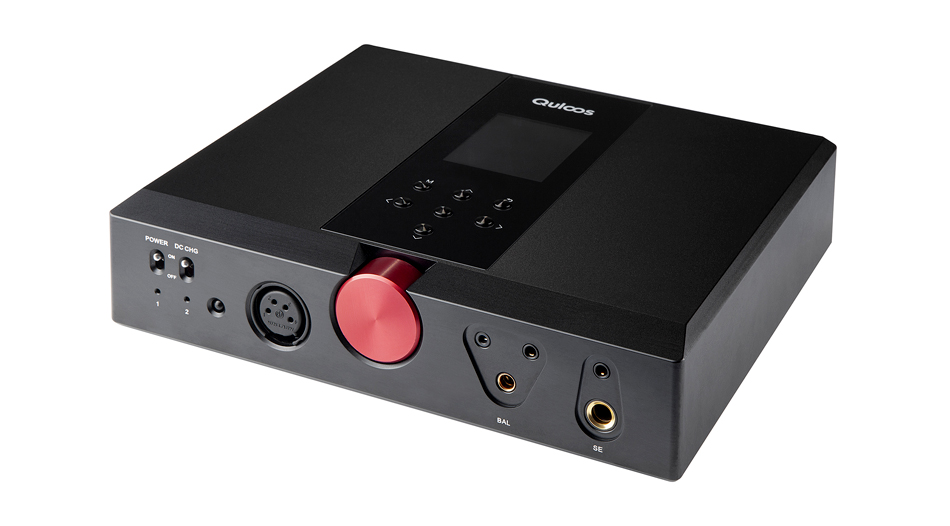

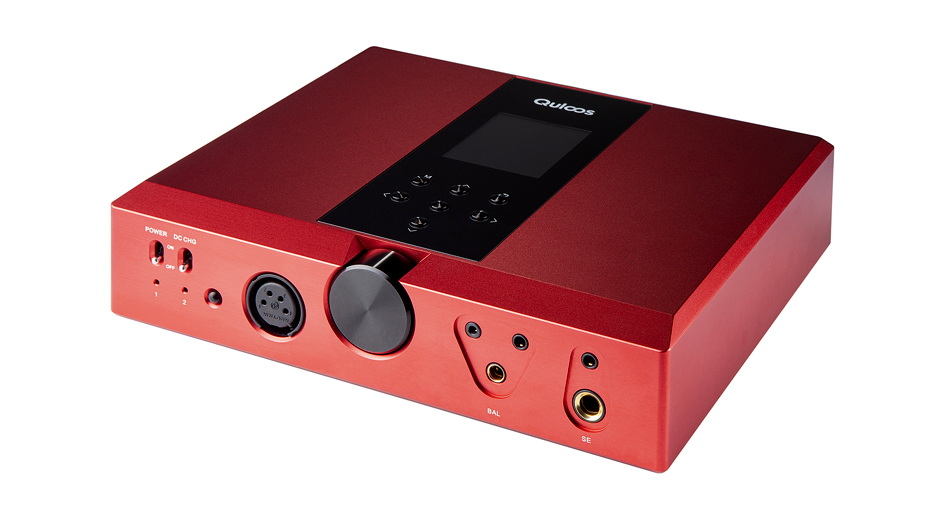

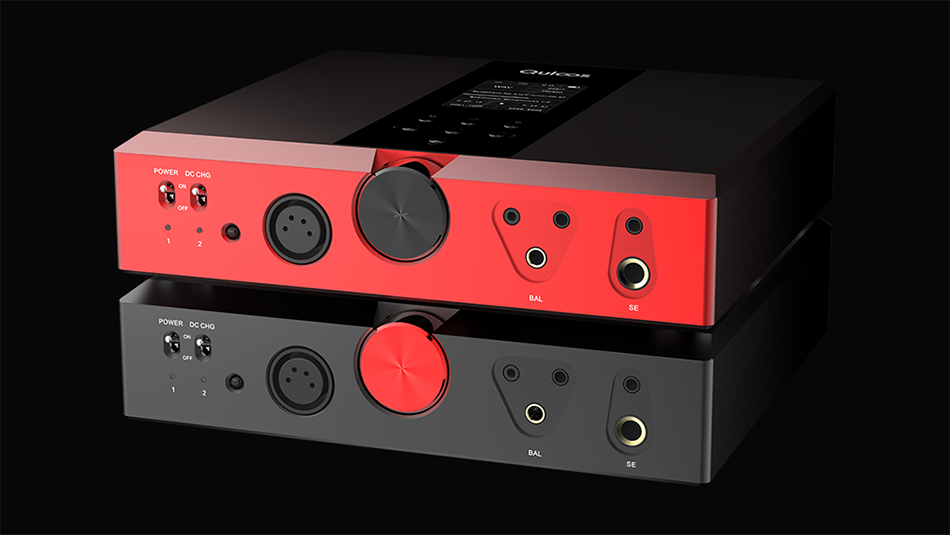

QA390移动HiFi无损音乐播放DAC解码器耳放一体机

  QA390移动机
『真正的一体机』 稳定出好声

真正的可移动台式一体机

       真正的：不需要前端，不需要连接线，不需要插电，不需要折腾周边，不需要搭配其他，不受电环境影响

       可移动：内置13200mAh不受外部因素影响的电池供电系统

       台式的：用电池生成一组台机级别的隔离性的再生电源，机内电流和电压按高端台式机的标准设计

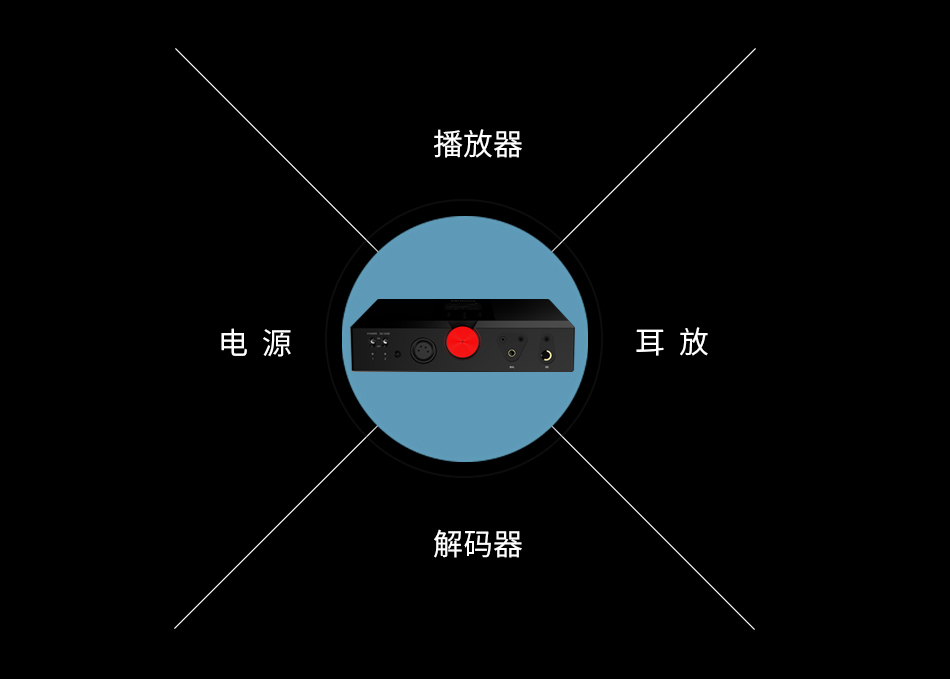

       一体机：实现从电源+播放器+解码器+耳放的完整一体，所有的连接、搭配都在内部做完和做好，通过每一部分设计和调音发挥最大化，实现1+1+1+1>4的效果，让用户真正的听到我们想让大家听到的好声音

 真正做到 1+1+1+1>4

 产品特点

1、一台超大容量电池供电，机内电流和电压按高端台式机的标准设计的真正的可移动一体机。

2、双1000000uF低内阻超级电容加持为数字与模拟部分隔离供电，类似于台机的双牛设计。

3、平衡耳放可输出超过20V电压，推动高阻耳机得心应手。

4、末级功率管电流输出能力2700mA，推动低阻低敏耳机气势十足。

5、DAC芯片采用AK4497EQ × 2，支持ALL To DSD。

6、2颗飞秒晶体设计，高速可精确时序控制的CPLD时钟处理以及全局时钟统一和同步工作模式。

7、内置单片机单线程SD卡纯音播放器。

8、HWA（LHDC）高清蓝牙输入，方便连接手机。

9、两路USB界面，一路对应手机或平板（无需相机套件），一路经过授权的意大利界面接电脑。

10、四颗3300mAH松下（原三洋）18650电池提供总13200mAh的电池容量。

11、超过30颗超低噪声电源芯片为每一个电路器件提供足够干净的电源。

12、耳机接口齐备，单端接口：3.5、6.35；平衡接口：2.5、3.5、4.4、XLR。

比电池噪声更低的电源电路设计

对于数字电路的供电来说，电池也并不足够干净，为了解决这个问题，

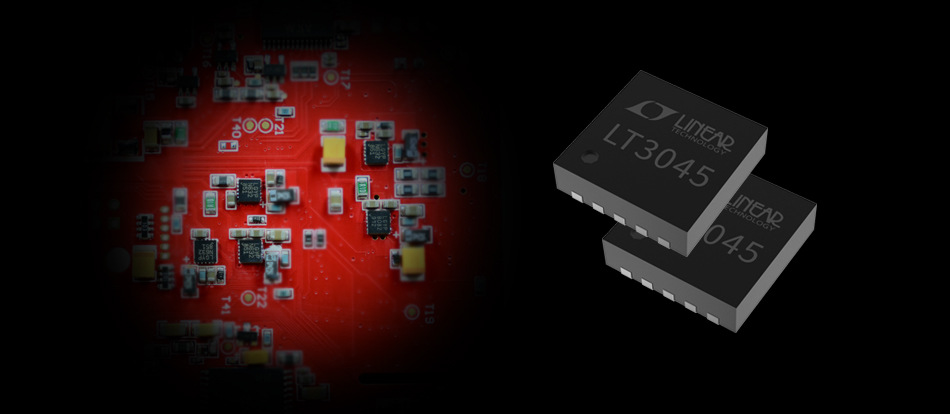

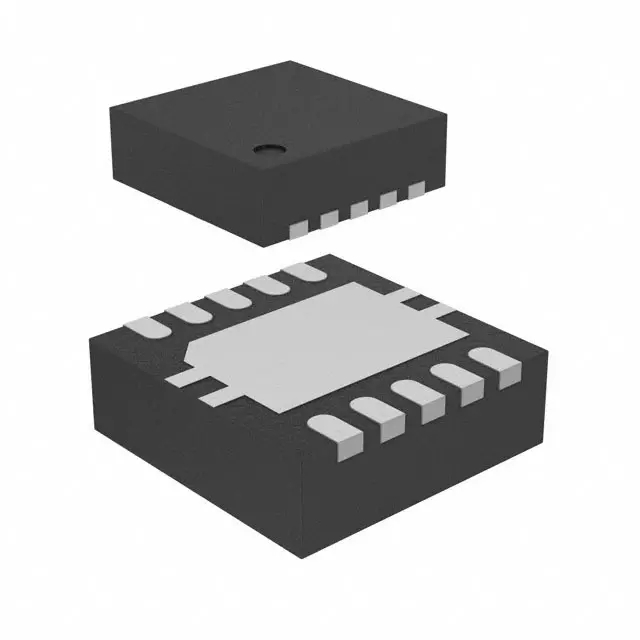

我们在QA390内使用了多颗噪声比电池还要低很多的LT3045芯片，彻底杜绝来自于供电的干扰。

这颗芯片的噪声只有0.8μVRMS，远低于电池工作时的噪声（3.7V锂电池带500mA负载时，噪声大约2.7uV) ，
同时这颗芯片低频段近100dB，1Mhz时还有76dB的超高电源纹波抑制能力， 可以杜绝来自于供电的干扰。

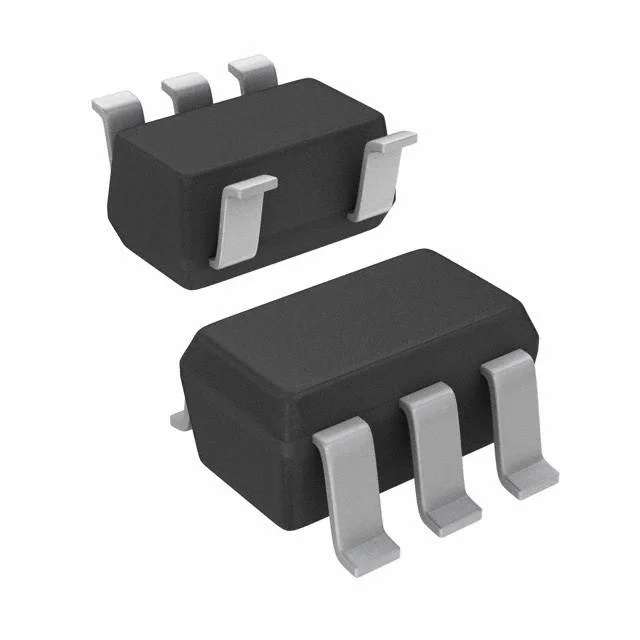

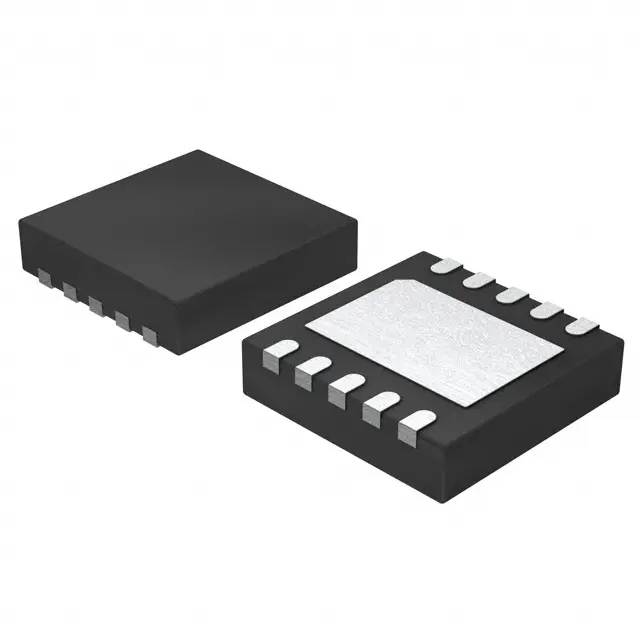

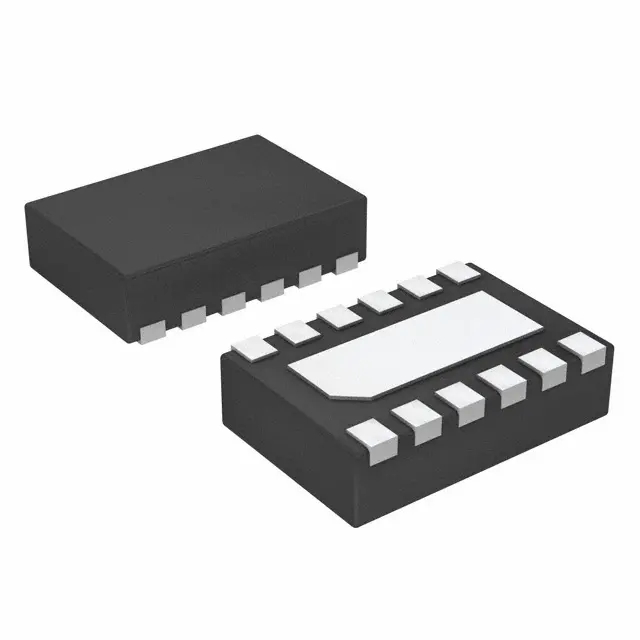

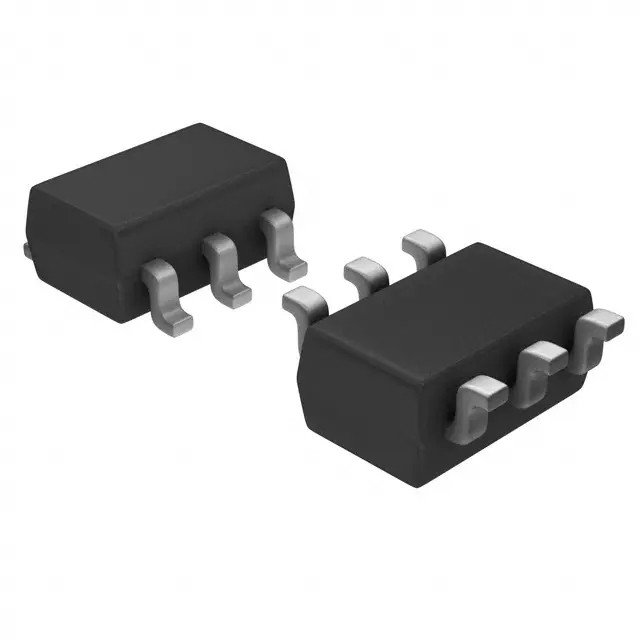

超低噪声LDO
LT3045 x 6颗

超低噪声LDO
ADM7170 x 2颗

超低噪声LDO
LP5907 x 3颗

超低噪声LDO
ADP151 x 8颗

完全区别于随身的电池电路

随身播放器使用的电池大多放电电流被限制在2 ~ 3A，这会让声音的规模感、动态与气势上天生不如台式机器。
QA390用的电池单颗放电电流可以达到10A，而且我们是多颗并联使用，进一步减小内阻的同时，电流能力也达到了几倍，
这个电流爆发力超过很多使用220V供电的机器。

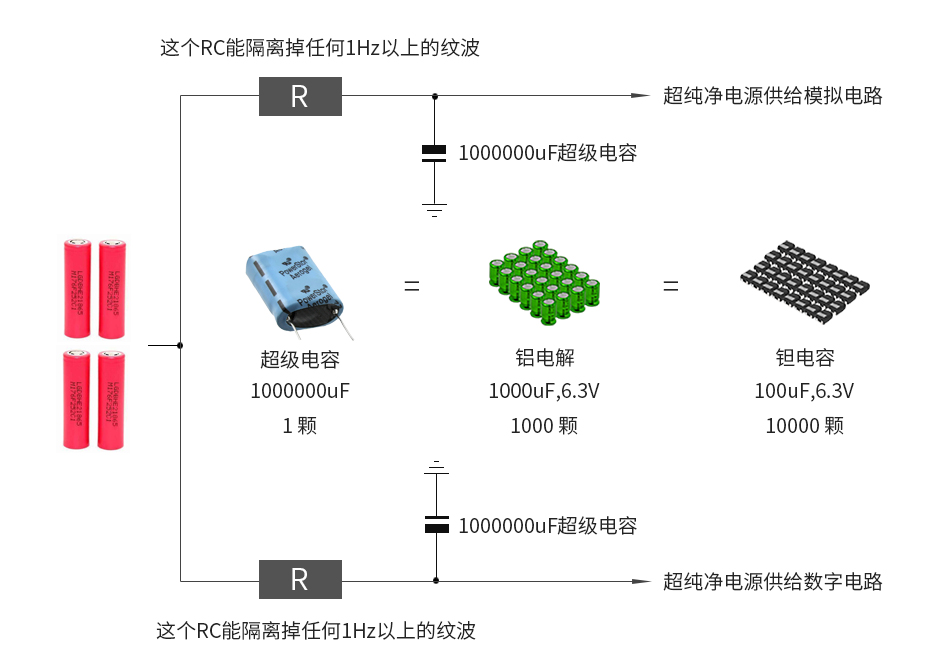

另外电源电路入口的模拟与数字各一颗1000000uF超级电容大水塘，为瞬间电流提供了进一步保障，
内置非常好的供电系统是它一体好声音的基础。

 可作为理想好声音的相对参考标准

不受体积限制，用电池生成一组台机级别的隔离性的再生电源，解决传统交流电源声音受电环境影响大的问题，
让声音更稳定和更安定，让所有用户都能听到我们所要表达的声音。

QA390在用电池供电的声音基本不受任何的外部因素影响，作为一个好声音的相对参考标准是非常理想的。

双1000000uF低内阻超级电容加持为数字与模拟部分隔离供电，类似台机的双牛设计

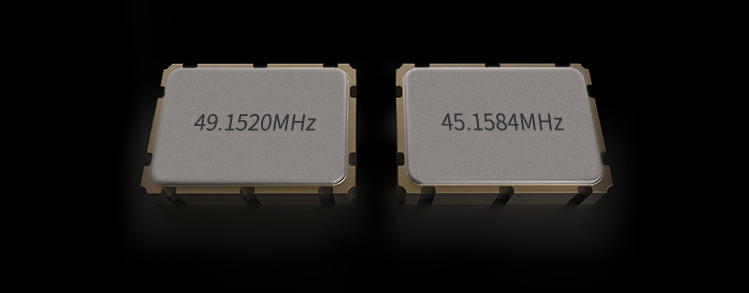

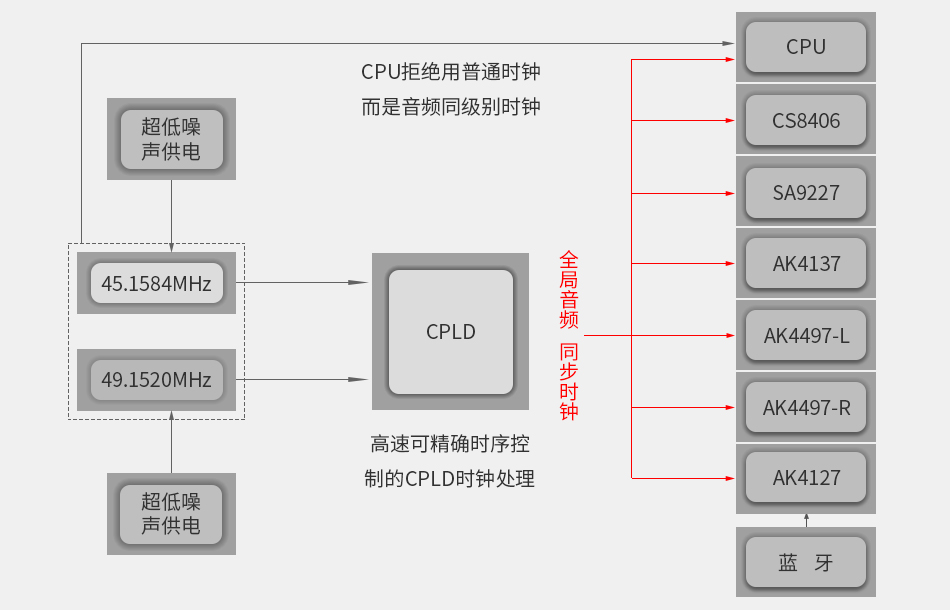

双飞秒晶体设计

高速可精确时序控制的CPLD时钟处理以及数字音频信号优化处理

全局时钟统一和同步工作模式

认真严谨对待影响时钟最重要的电源供给，降低干扰，保证精度，确保播放系统全程同步使用极高质量的时钟

参考dCS单体式时钟同步供应设计，全局来源于双飞秒时钟，相当于音源和DAC之间用了时钟同步功能

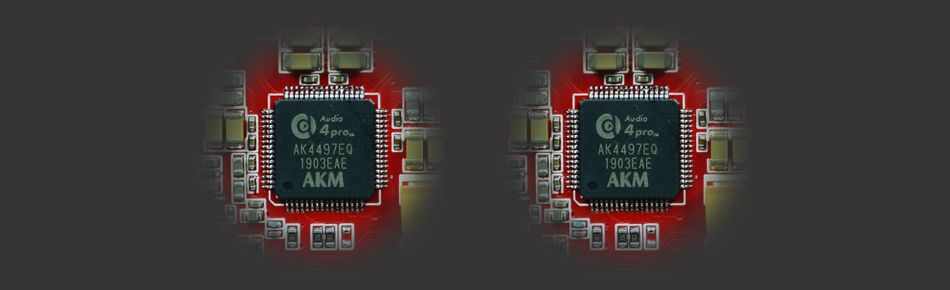

采用AK4497EQ x 2解码芯片

ALL To DSD模式、听到的比CD更多

ALL To DSD模式能将所有格式提升成SACD两倍的1Bit，5.6448MHz ，DSD128高解析，哪怕原始信号是PCM。

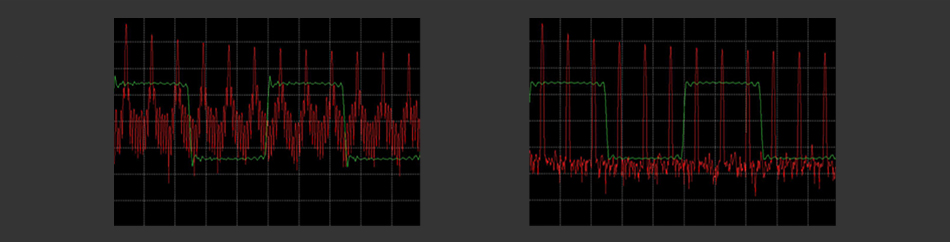

下面的方波输出分析为实测图：

PCM输出方波分析图                                                    PCM To DSD输出方波分析图

通过上面的实测波形对比，可以发现ALL To DSD比原来PCM直接输出的信号更纯净，谐波失真更少。

『真正的一体机』
电流和电压按台式机级别的标准设计的

平衡耳放最高输出接近30V电压，推动高阻耳机得心应手
末级功率管电流输出能力2700mA，推动低阻低敏耳机气势十足

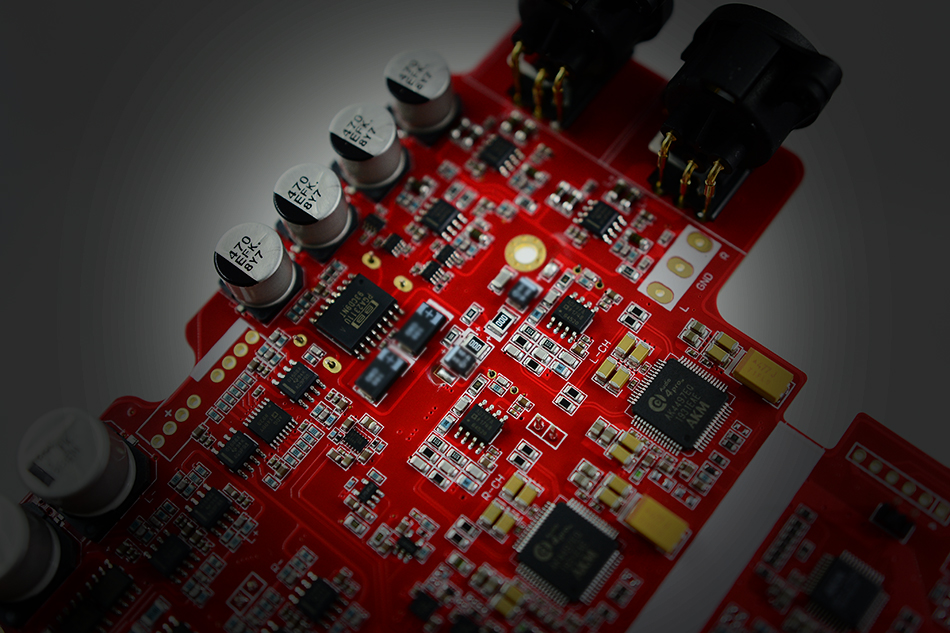

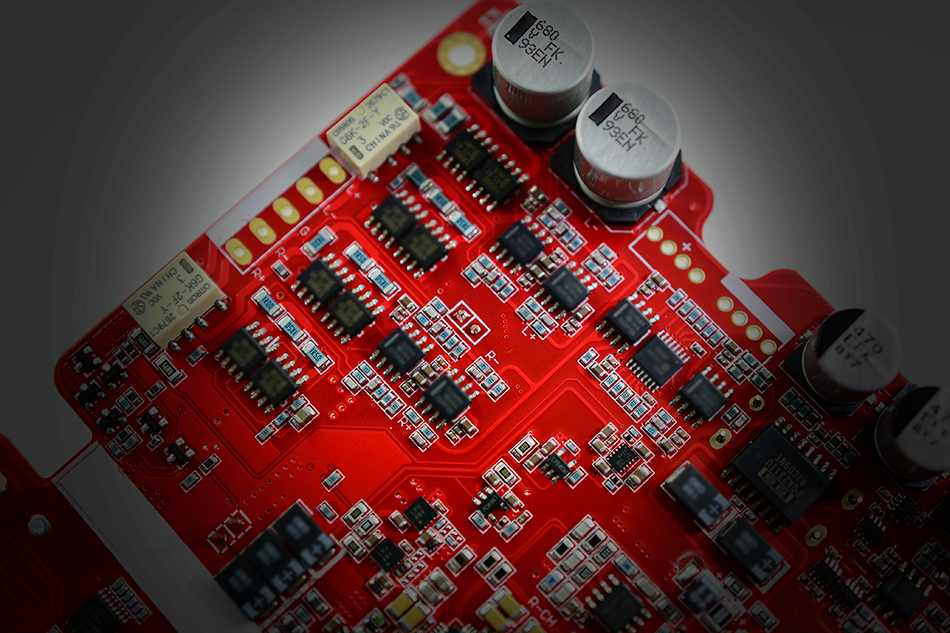

模拟部分11颗精选运放 + 8颗双大电流晶体管
提供高密度、细腻、开扬、有气势的声音

线性读取音乐数据
让声音的背景变得很黑

仍然采用单片机单线程来线性读取音乐数据确保音频数据转发的实时性

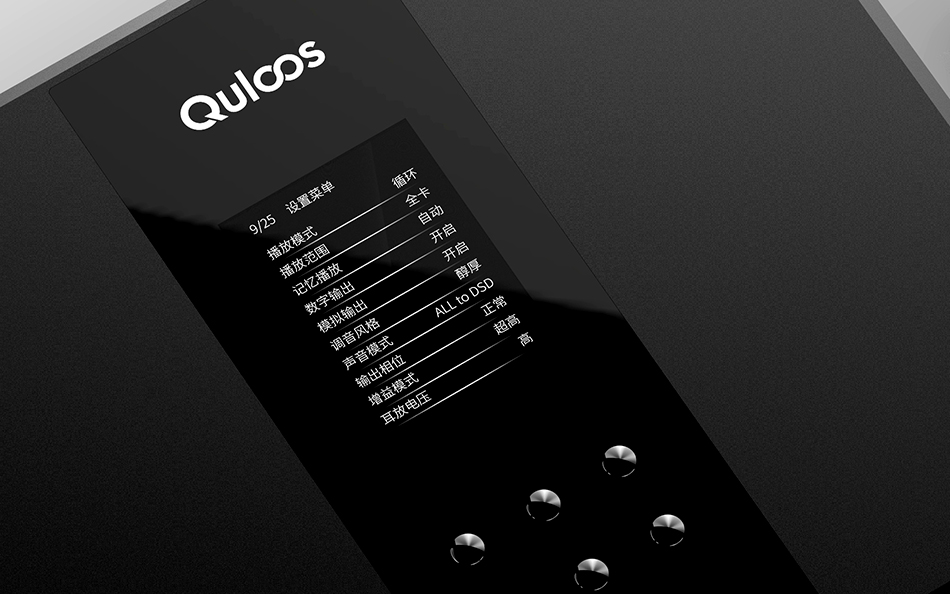

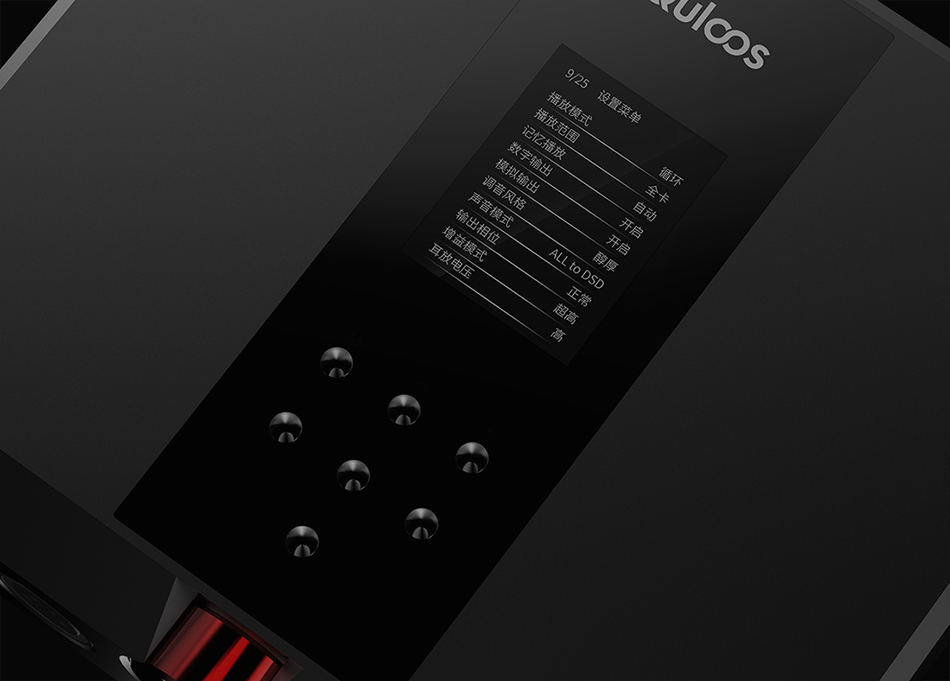

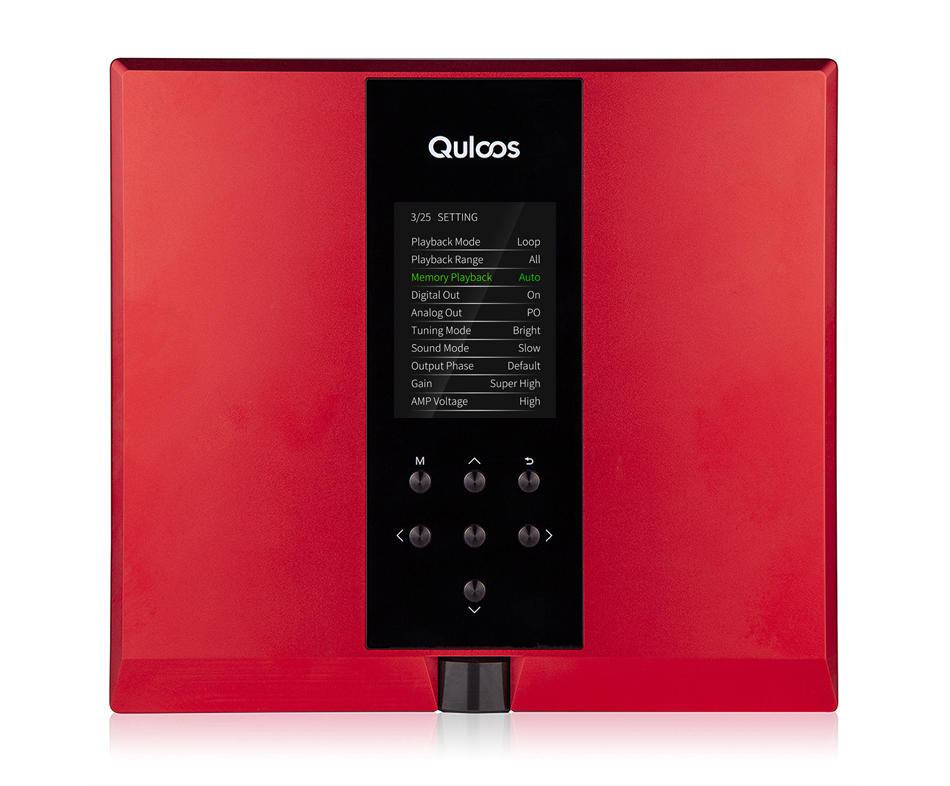

双固件切换模式，调音风格可选清丽和醇厚，
电源管理模式：可关闭数字输出，可关闭LINE OUT模块输出，
可关闭前级输出，也可关闭耳放输出，蓝牙与USB只在使用时才开启供电

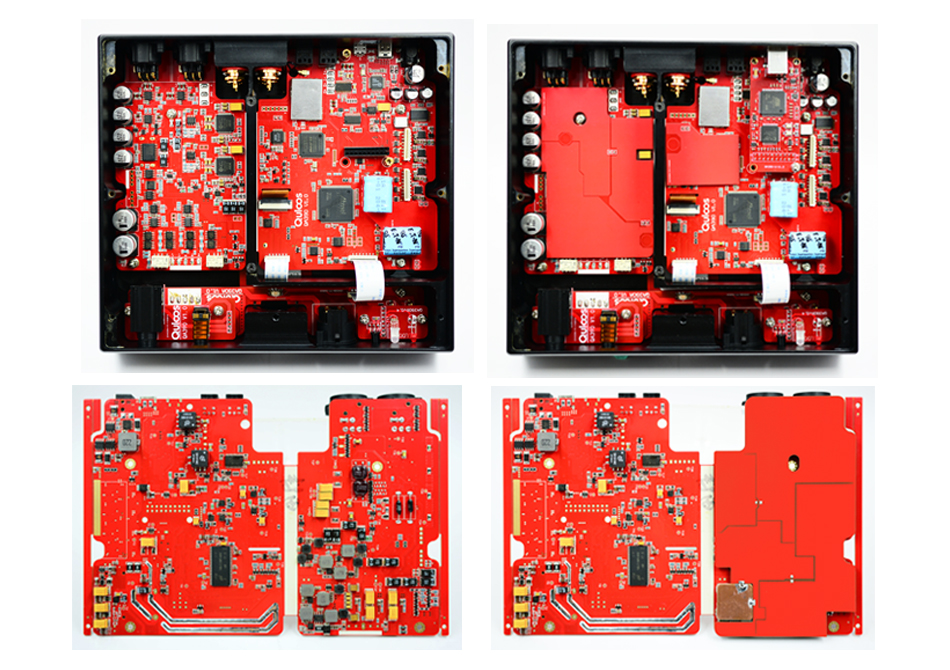

各个模块之间高频干扰的隔离与屏蔽设计

为了不断提高产品音质及性能，材料或线路如有变更恕不另行通知

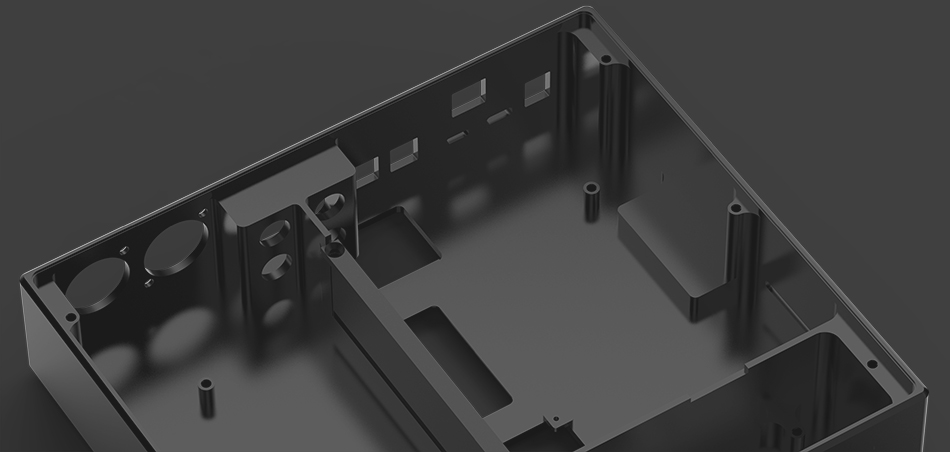

全CNC整铝外壳内分区屏蔽设计

系统内部的走线优化设计，各个模块之间高频干扰的隔离与屏蔽设计，机箱上数字与模拟的隔离设计，
全CNC整铝外壳内分区屏蔽设计，这些都极大的降低了EMI干扰

  产品定位

1. 不在乎体积与重量，对声音的追求毫不妥协，想在可移动的机器上面体验到大台机音质的用户。

2. 经常出差各地跑，参加各种聚会、活动，办公室&家，书房、客厅、床头... ...有移动需求的烧友。

3. 大耳机也能带出门的高烧用户。

4. 桌面使用，想更简单的推好大耳机并获得好声音的群体。

5. 不太想投入太多金钱折腾周边线材、电处等，又想获得好音质的台机用户。

6. 非常好音质的台式一体机，可替代您的前端音源，直接连接有源音箱或连接功放推动无源音箱。

7. 集成了声音及素质都一流的数字与模拟输出，可做数字转盘或做解码，满足多场景高音质需求。

8. 以下场景：

   （a）如果你的台式系统电源处理上、线材搭配上已经投入了很多钱， 但声音仍然不满意或者是找不到方向，我建议你可以试试电池供电的QA390，它的声音至少能给你一个参考。

   （b）如果你的台式系统有时好听，有时不好听，白天一个声，深夜另一个声，或者一段时间好听一段时间又不好听，则证明电环境对你系统的声音影响大，完全不受电环境影响的QA390一定要试试。

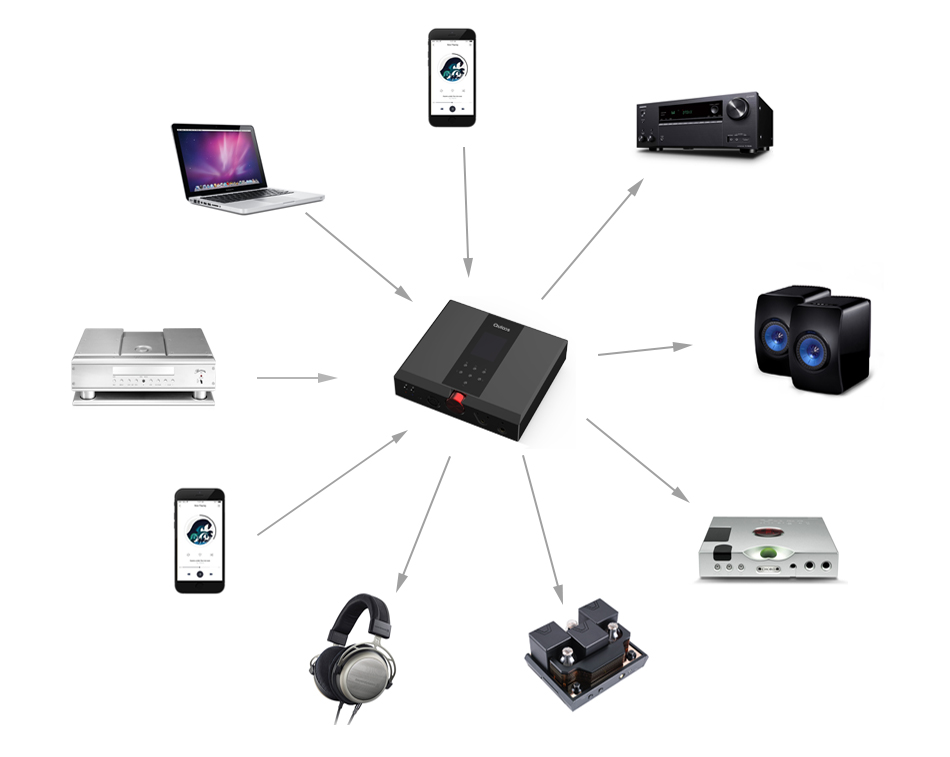

应用场景

QA390应用非常广泛，不限制于以上的应用，更多的应用可咨询技术人员

  参数规格

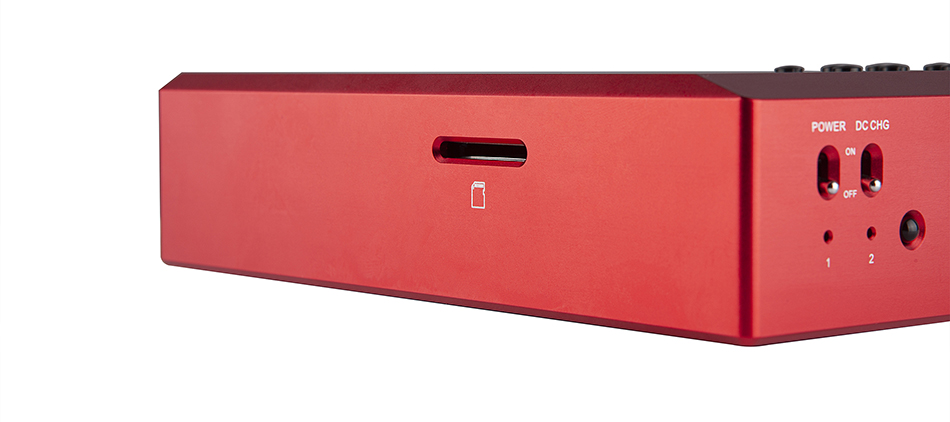

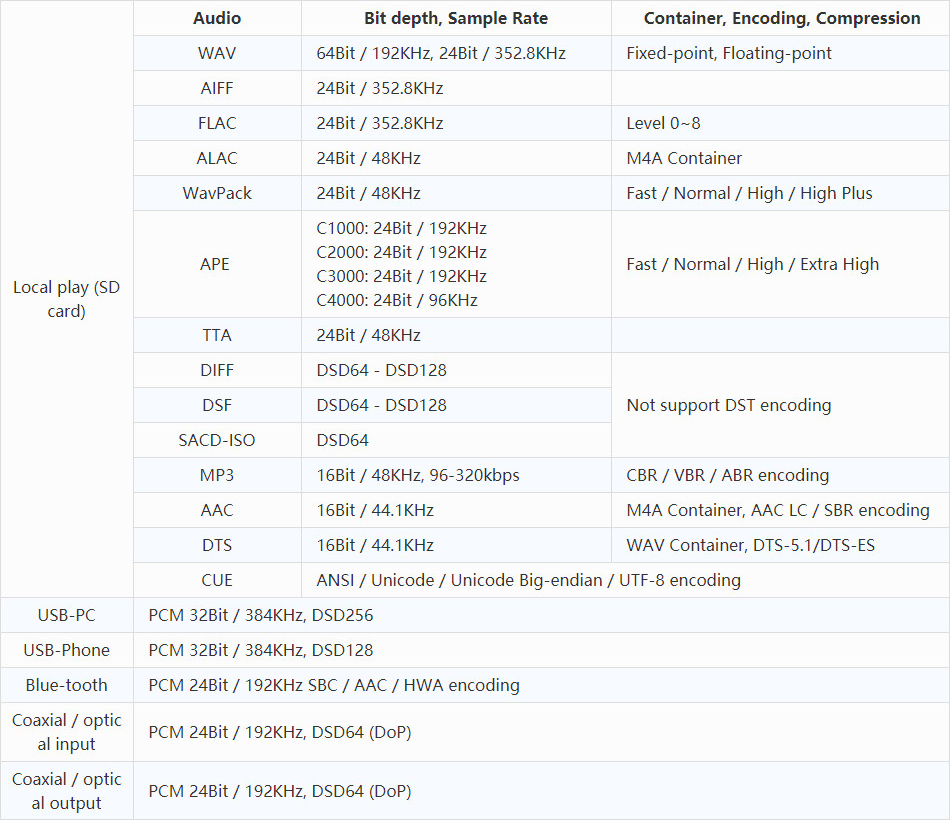

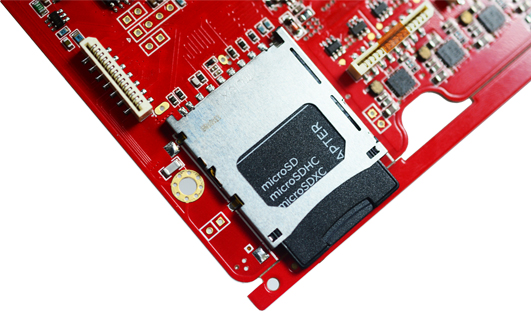

•  内部播放存储介质：使用一张外置SD卡或TF卡加卡套，FAT32格式，目前支持最大容量512GB

•  内部播放支持码率：16 - 32Bit，44.1KHz ~ 352.8KHz，DSD64 ~ DSD128。

•  USB界面--USB B口：使用授权的意大利界面Combo 384，并优化硬件设计，支持32Bit / 384KHz PCM及DSD256

•  USB界面--Micro口：使用SA9227界面，苹果手机及平板不需要相机套件，支持32Bit / 384KHz PCM及DSD128

•  蓝牙接收：支持蓝牙5.0，支持华为高清蓝牙HWA（LHDC） 与 AAC编码

•  同轴输入：75Ω匹配阻抗，支持24Bit / 192KHz 及 DSD64（DoP）

•  光纤输入：支持24Bit / 192KHz 及 DSD64（DoP）

•  同轴输出：0.5Vp - p75Ω，支持24Bit / 192KHz 及 DSD64（DoP）

•  光纤输出：支持24Bit / 192KHz 及 DSD64（DoP）

•  模拟输出参数：

       频率响应  20-20KHz

       信  噪  比 122dB

       动态范围  121dB

       分  离  度  120dB

       失  真  度  0.0005%

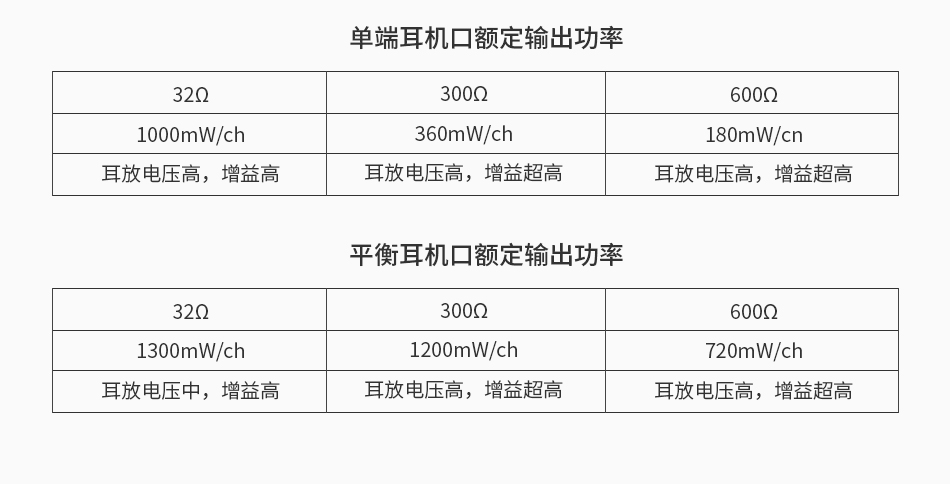

•  输出电平：

       RCA（L&R） 2.5V （关闭前级）

       XLR（L&R）  5.0V （关闭前级）

       SE（非平衡）最大10.5Vrms （耳放电压高，超高增益，600Ω负载）

       BAL（平衡） 最大21Vrms     （耳放电压高，超高增益，600Ω负载）

•  耳机匹配阻抗：8Ω - 600Ω

•  解码芯片：AK4497EQ  x 2， LPF：AD797 x 2

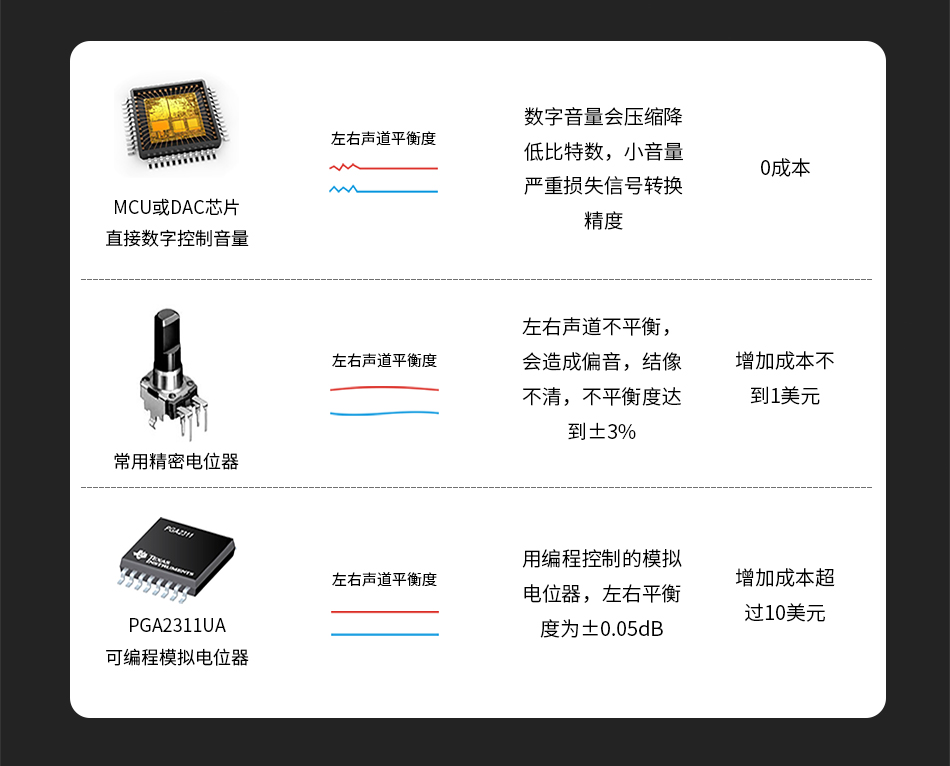

•  音量控制（包括前级音量控制）：PGA2311UA模拟程控音量

•  参考时钟抖动：0.088皮秒（88飞秒）

•  充电接口：可用Type-C口，也可用DC口，支持快充，兼容QC标准

•  外部供电：DC 5.5*2.1口，也可兼充电（面板开关选择）

•  续航时间：8〜10小时（具体取决于设置、音乐格式、负载情况）（实测工程机，平衡口直推600欧的T1，音量30，数字输出关闭，模拟输出耳放，声音模式缓降，增益超高，耳放电压高，自动关屏：30秒，16Bit / 44.1KHz  WAV文件全卡随机播放，续航时间10小时10分）

•  充电时间：Type-C普充：8 〜 9小时，Type-C快充 / DC口：4 〜 5小时

•  主机&遥控器材质：全铝CNC一体精铣

•  产品重量：完整包装3.0kg，主机净重1.8kg

•  主机尺寸：20cm x 18cm x 4.45cm ， 包装尺寸：33cm x 27cm x 9cm

  接口介绍

   1、耳机接口齐备：单端接口：3.5、6.35；平衡接口：2.5、3.5、4.4、XLR.
   2、HWA(LHDC) 高清蓝牙输入，方便连接手机.
   3、双路USB界面，一路对应手机或平板，可直接连接苹果而不需要相机套件，另一路为经过授权的意大利界面，连接电脑手机平板都很优秀.
   4、同轴、光纤输入，作为DAC一体机使用也非常的棒.
   5、同轴、光纤输出，可以作为转盘使用.
   6、RCA与平衡XLR模拟输出，方便直接连接耳放、功放，可选程控模拟音量前级输出，方便连接有源音箱或独立后级.

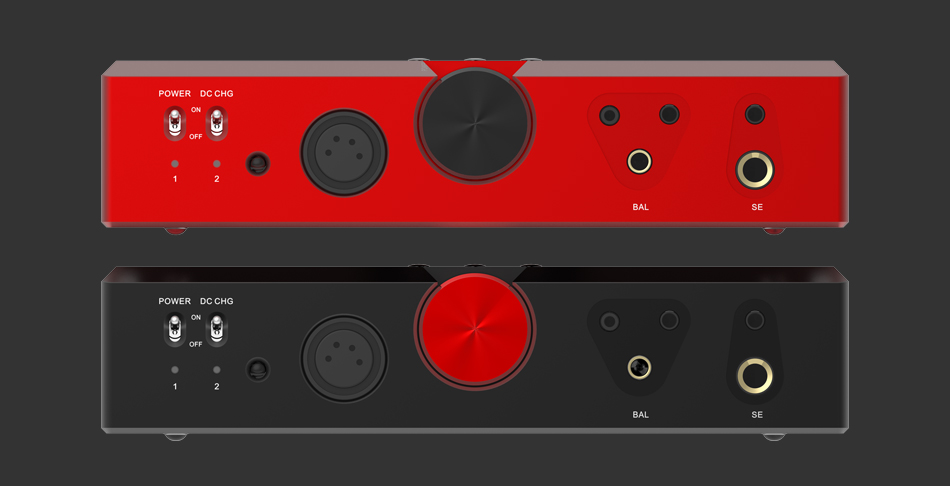

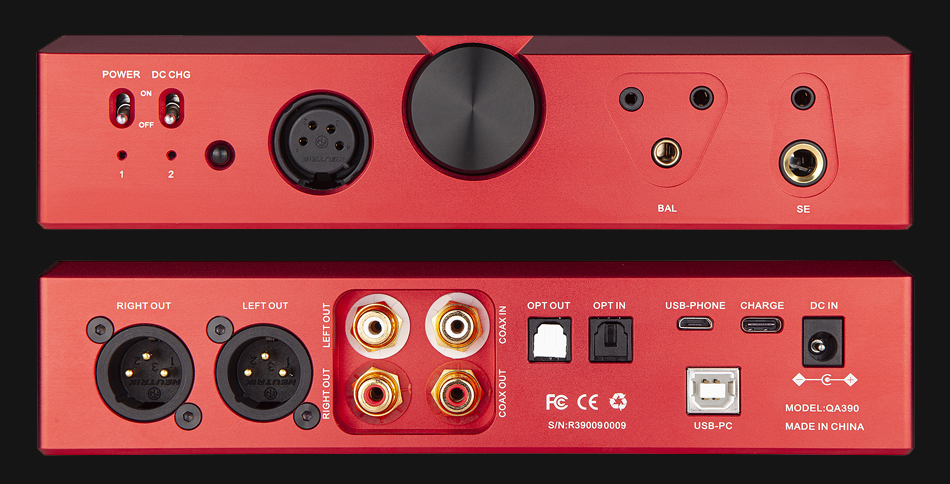

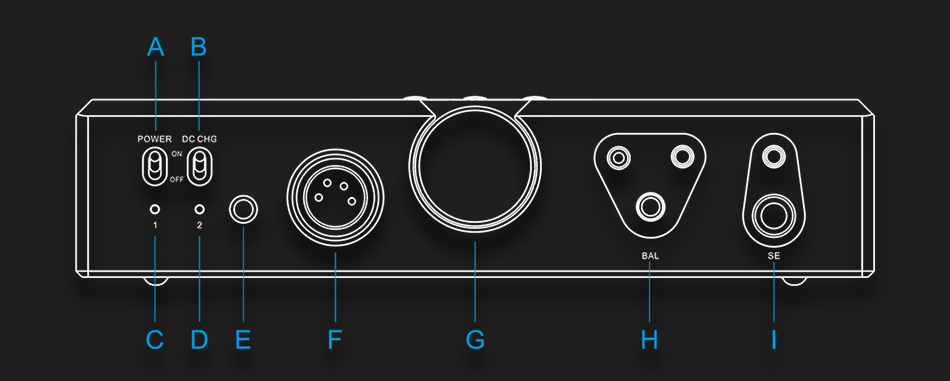

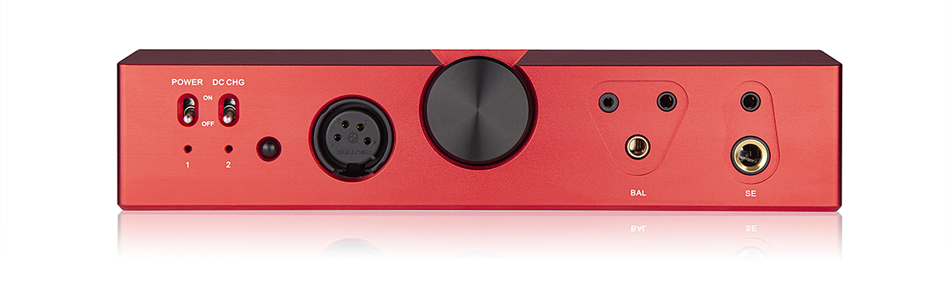

    A - 电源开关
    B - 充电选择开关
    C - 关屏指示灯（当屏幕关闭后，此灯点亮）
    D - 状态指示灯（充电信息指示）
    E - 红外线遥控接收窗口
    F - 卡侬平衡输出口
    G - 音量调节器（可控制耳机输出及前级功能音量）
    H - 平衡耳机输出口（适合2.5 / 3.5 / 4.4插针）
     I - 单端耳机输出口（适合3.5 / 6.35插针）

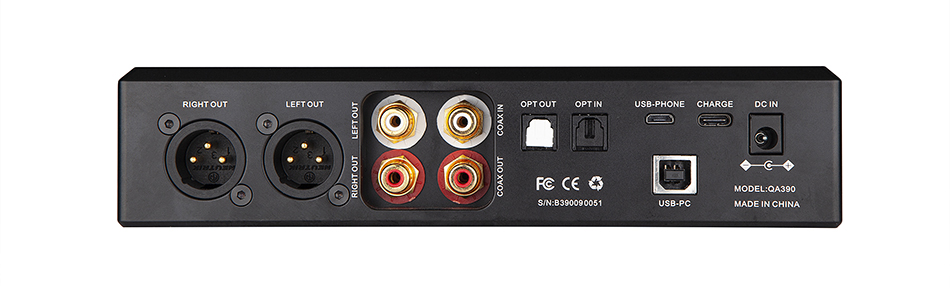

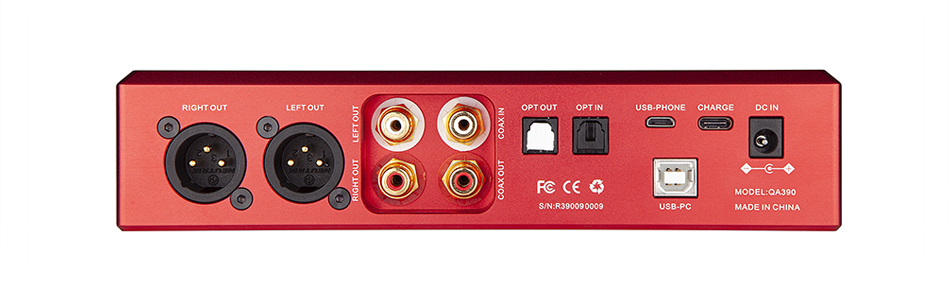

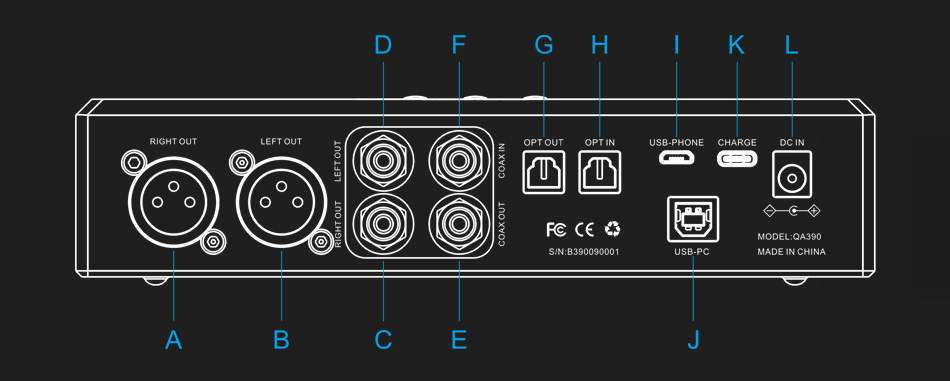

  A - XLR平衡输出右（R）声道       G - 光纤数字输出
  B - XLR平衡输出左（L）声道        H - 光纤数字输入
  C - RCA输出右（R）声道              I  - USB输入-连接手机（无需相机套件）
  D - RCA输出左（L）声道              J  - USB输入-连接电脑
  E - RCA同轴数字输出                    K - Type-C 充电输入接口（支持快充）
  F - RCA同轴数字输入                    L - 电源输入接口（供电&快充）

  产品清单

1. QA390播放器主机 x 1台

2. 闪迪64GB TF卡（配套卡套）不低于红金级别 x 1张

3. USB3.0读卡器 x 1个

4. USB A口到B口 USB线 x 1条

5. TYPE-C充电线 x 1条

6. 外部电源（兼充电）x 1个

7. 红外遥控器 x 1个

注意：连接手机的USB线不标配，需要的朋友请联系客服选购
